Anlegen eines eigenen Symbols für den Stromlaufplan

Problembeschreibung:

Wie kann ein eigenes Symbol für die Verteilerdokumentation angelegt werden?

Voraussetzungen

• Ein Verteiler sowie ein Stromkreis sollten vorhanden sein, um das Symbol zu verwenden.
• Blattdarstellung in der Verteilerdokumentation.
  • In diesem Beispiel wird eine allpolige Darstellung versendet.

Troubleshooting:

1. Vorlagedatei öffnen

• Stellen Sie sicher, dass Sie sich in der Verteilerdokumentation des verwendeten Verteilers befinden.

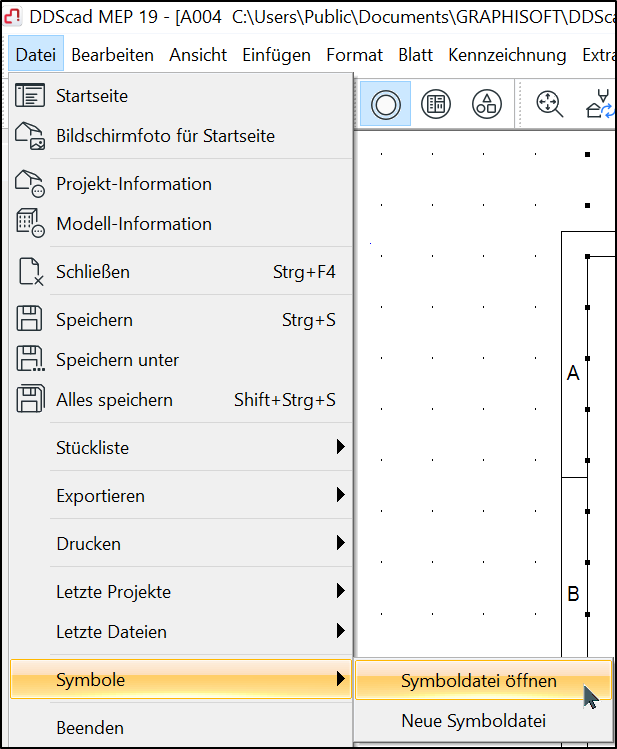

• Klicken Sie auf Datei > Symbole > Symboldatei öffnen.

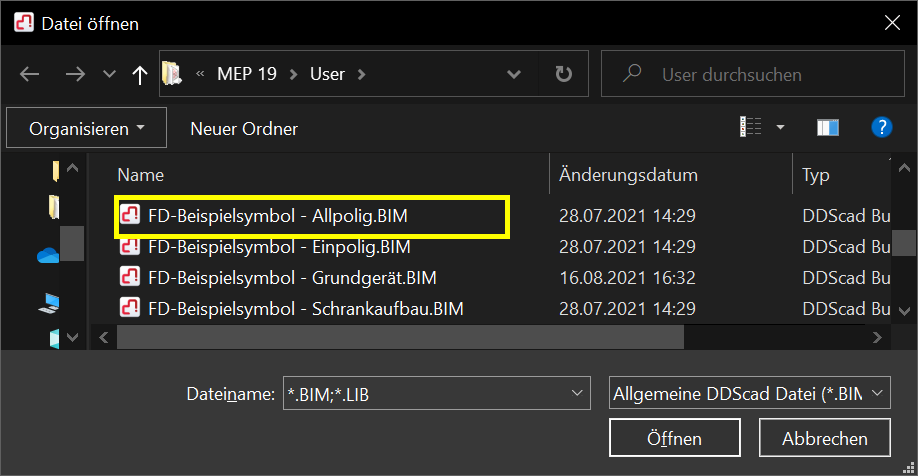

• Da in diesem Beispiel ein Symbol für die allpolige Darstellung erstellt wird, wählen Sie
  FD-Beispielsymbol - Allpolig aus.
• Klicken Sie auf Öffnen.




• Das Vorlagensymbol wird für die Bearbeitung geöffnet.

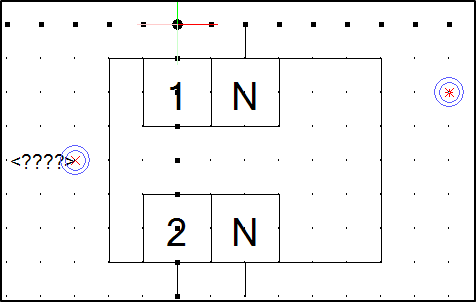

• Es ergibt sich folgende Darstellung.



2. Speichern Sie das Symbol unter einem neuen Namen

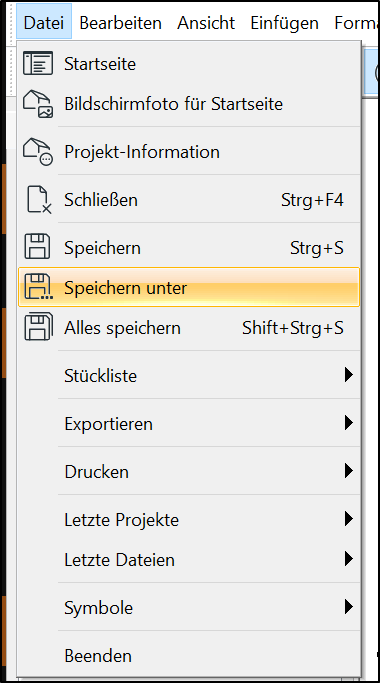

• Klicken Sie auf Datei > Speichern unter.

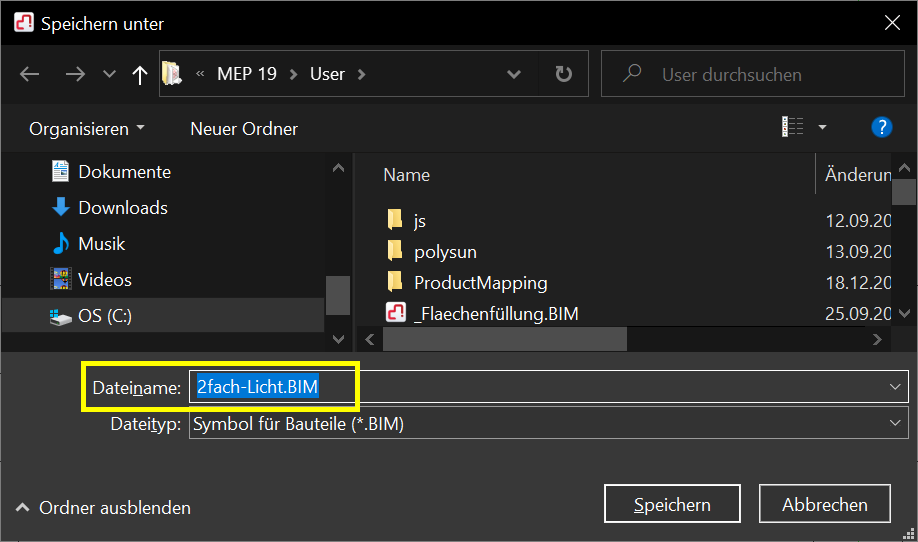

• Tragen Sie den Dateinamen ein.
• Bestätigen Sie Ihre Eingabe mit einem Klick auf Speichern.




• Das Symbol wird unter den verwendeten Dateinamen im User-Verzeichnis abgespeichert.
  • Da das Symbol standardmäßig im User-Verzeichnis vom DDScad abgelegt wird, steht es allen zur Verfügung, bei denen dieses Verzeichnis eingestellt ist.

3. Symbol bearbeiten

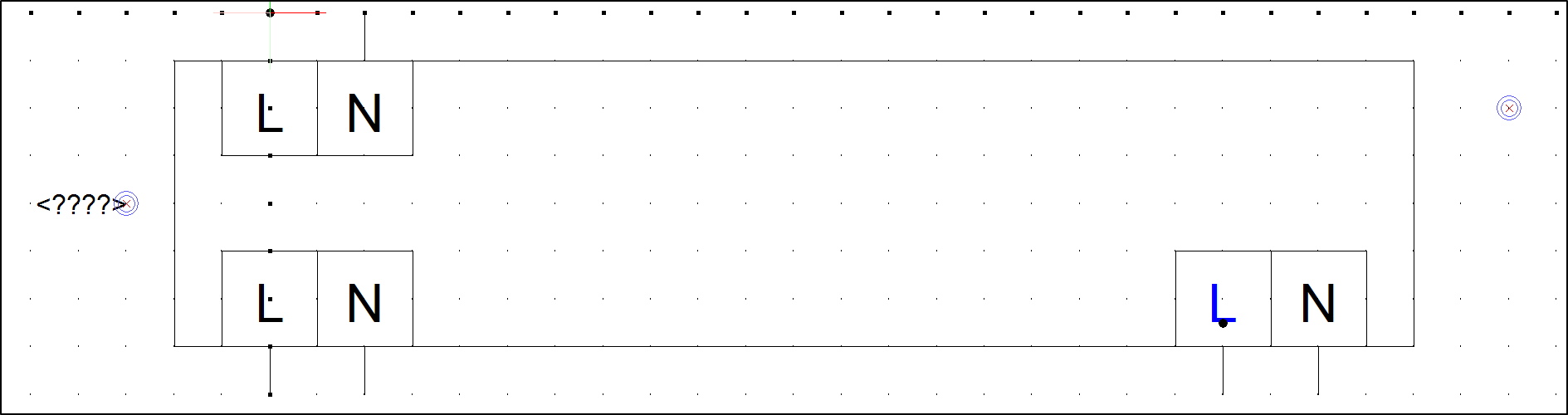

• Führen Sie die gewünschten Anpassungen durch.



4. Symbol anwenden

• Das Symbol wird nun noch mit einem neuen Artikel verknüpft, um es nutzen zu können.
• In unserem Beispiel nutzen wir die Datenbank der KNX-Bauteile. Es soll in der Spalte 'Baut. 1' eingefügt werden. Gehen Sie hierzu wie folgt vor.

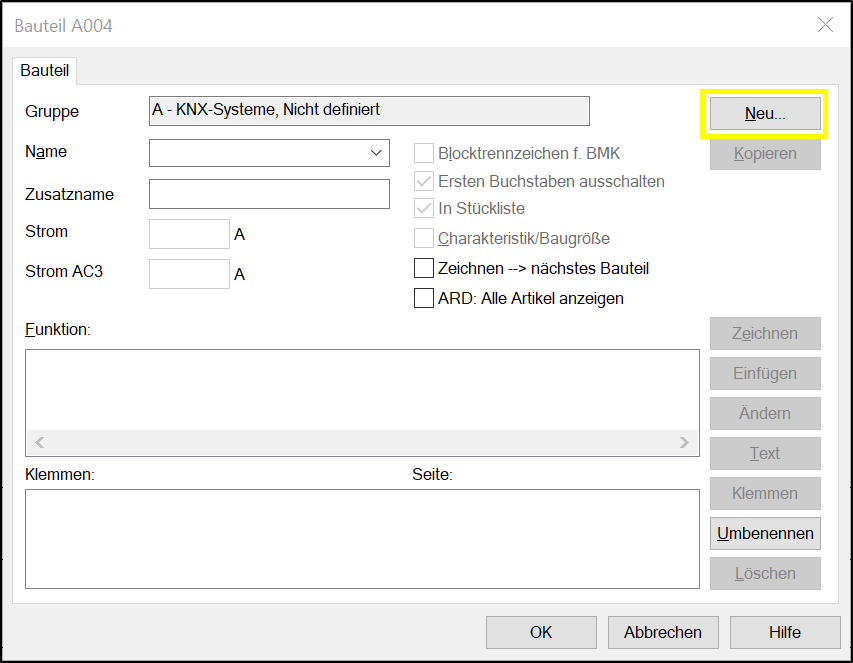

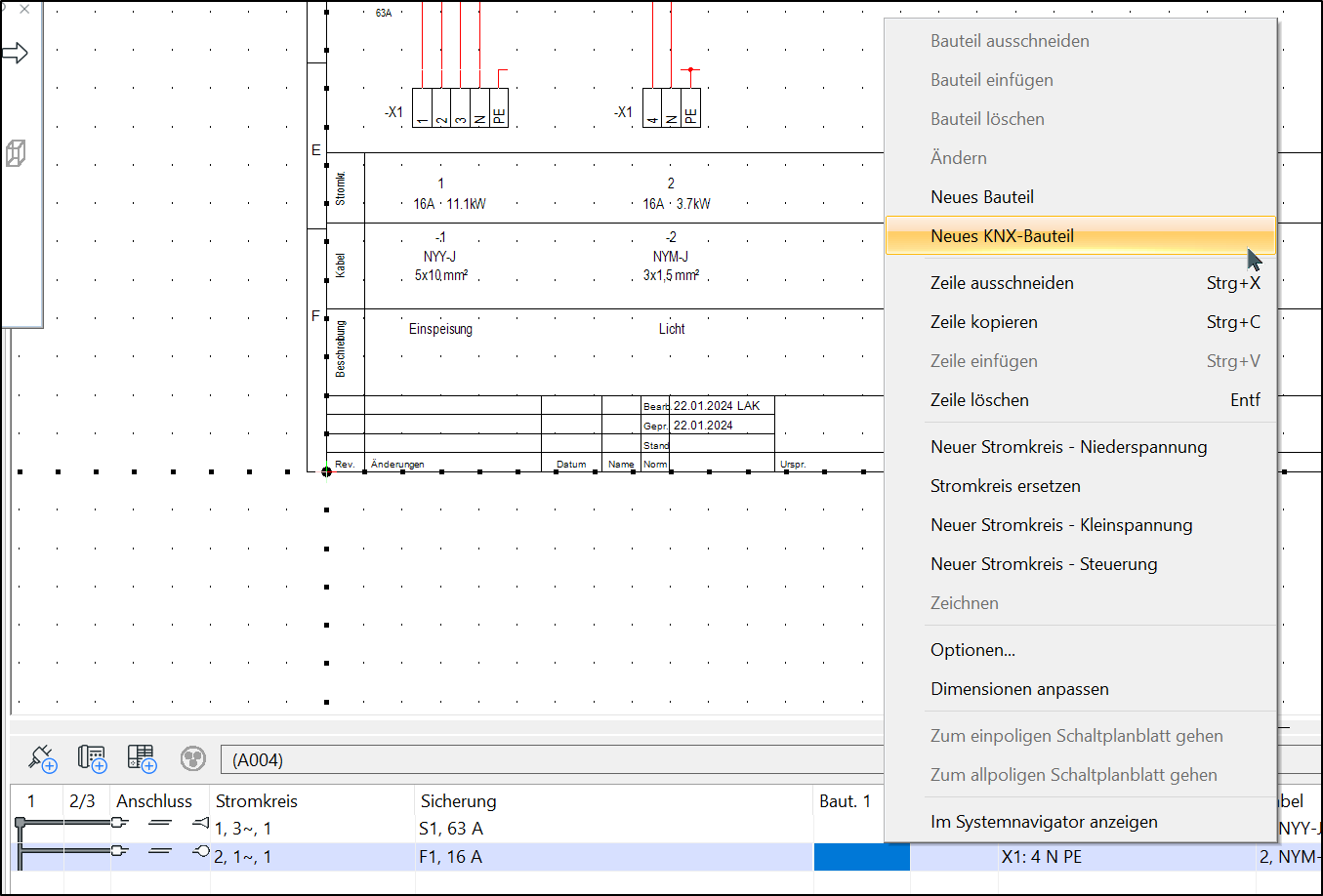

• Rechtsklick auf Baut. 1 an der Stelle, wo Sie das Bauteil einfügen wollen.




• Wählen Sie Neu...

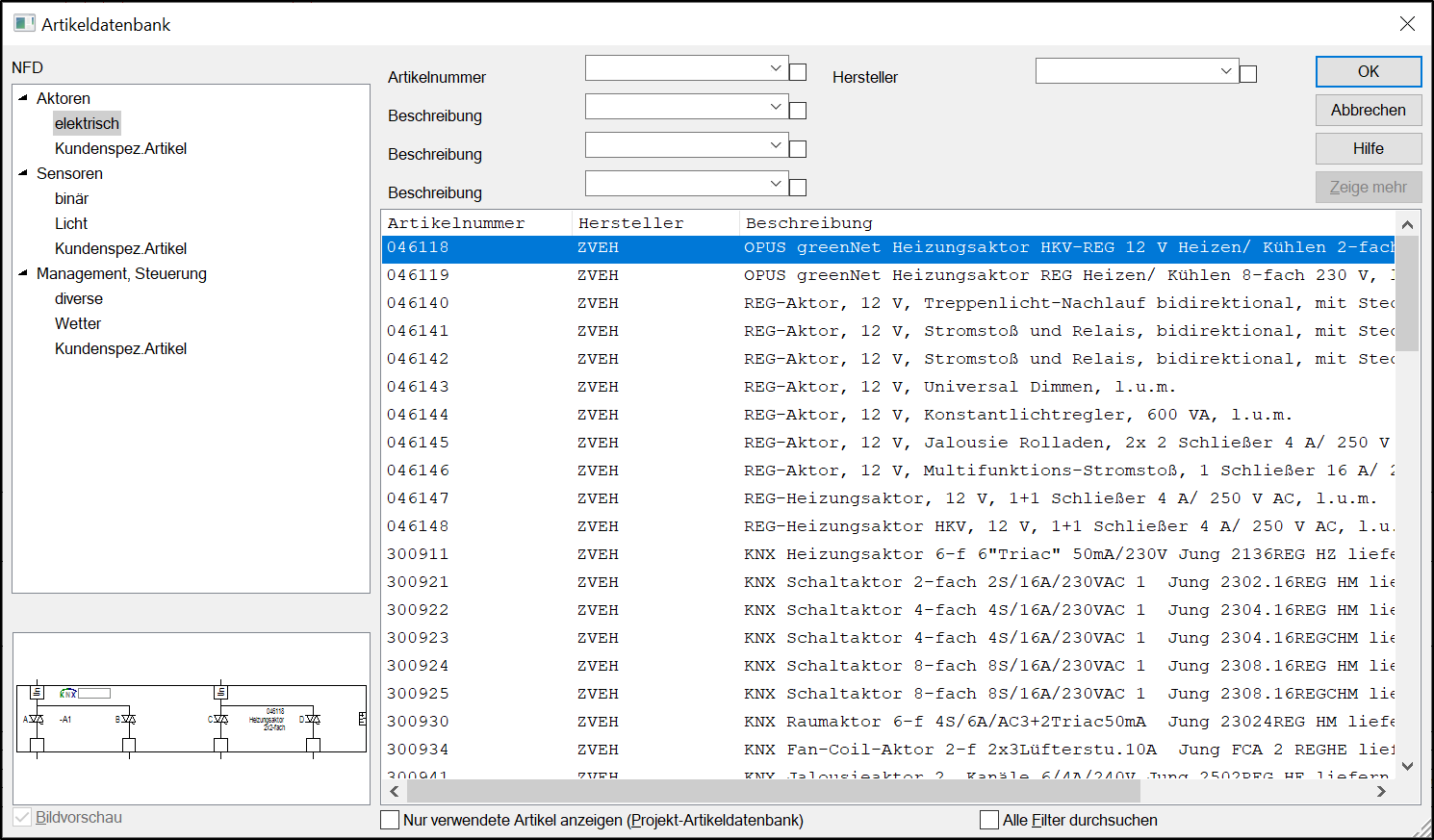

• Die Artikeldatenbank öffnet sich.




• In unserem Beispiel wird dieses Bauteil bei den Kundenspez. Artikel im Bereich Aktoren hinzugefügt.

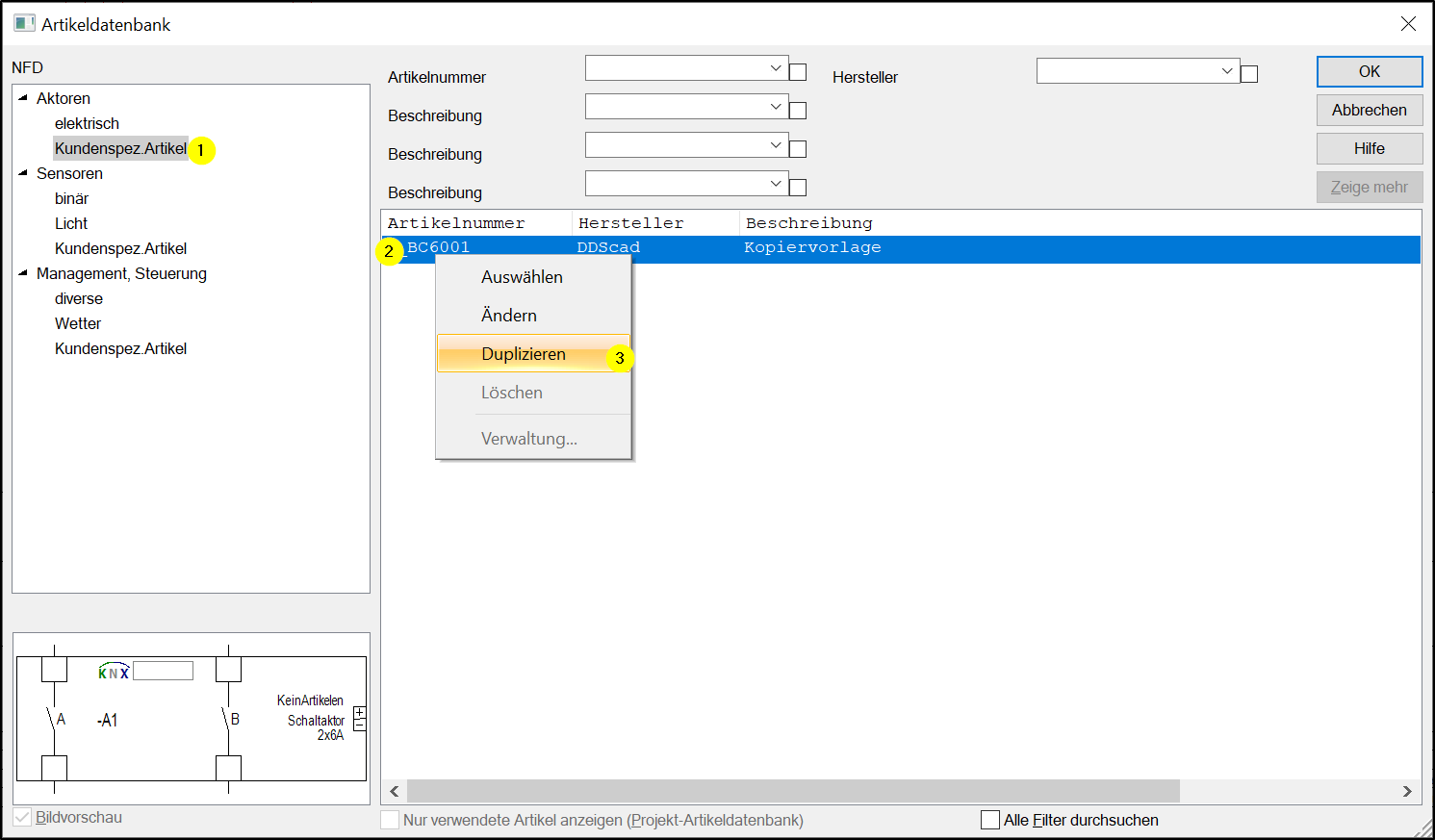

• Hierzu wird die Kopiervorlage über das Kontextmenü dupliziert.
  • Klicken Sie auf Kundenspez. Artikel.
  • Danach mit Rechtsklick auf die Kopiervorlage.
  • Und auf Duplizieren.

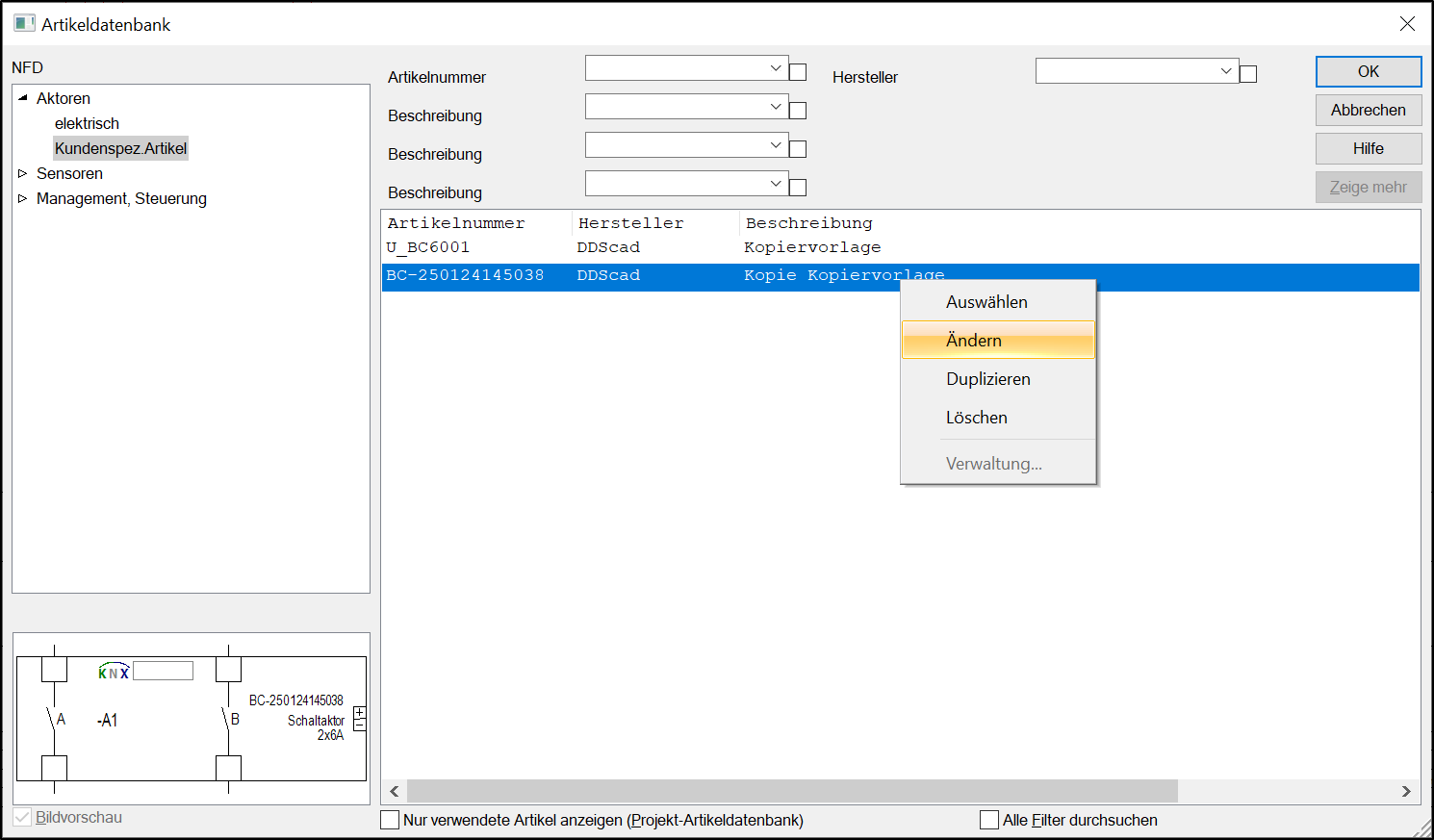

• Klicken Sie mit einem Rechtsklick auf das kopierte Bauteil.
• Wählen Sie Ändern.

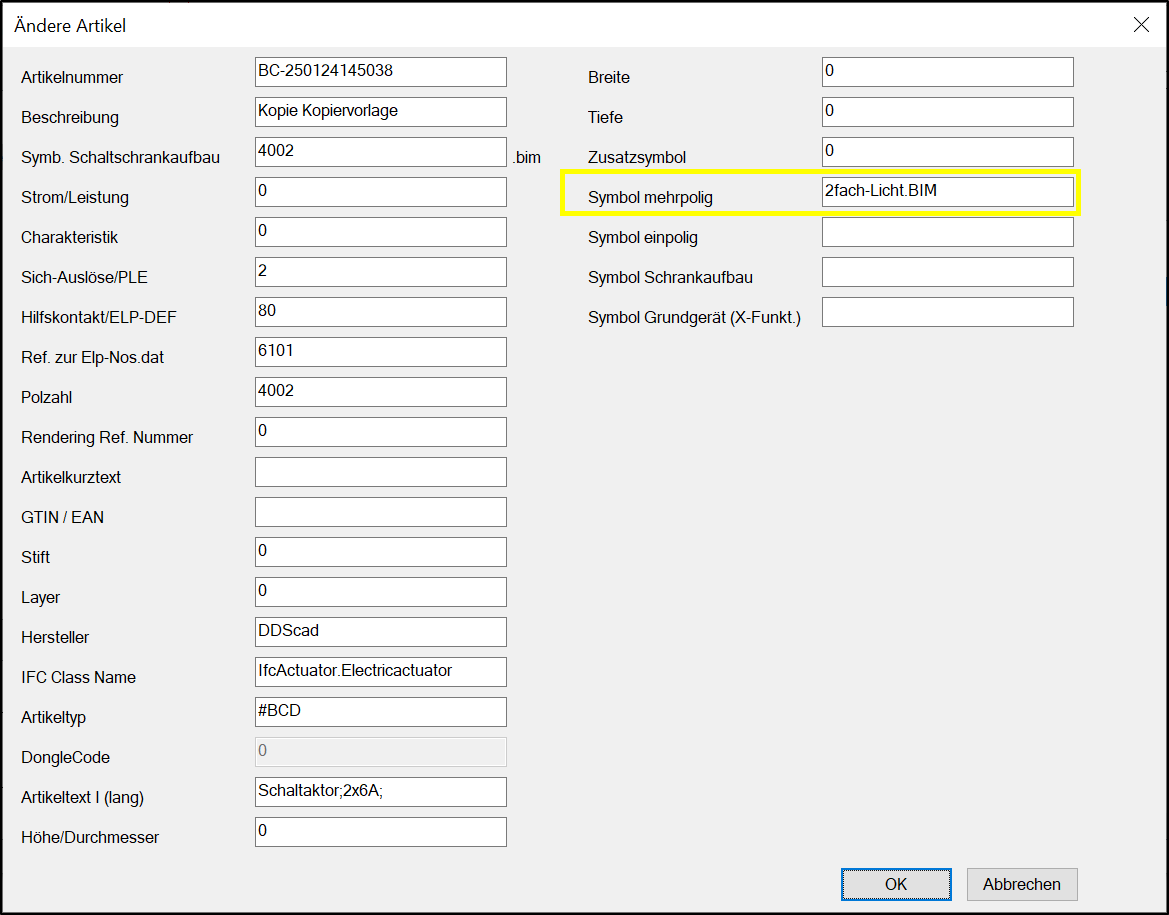

• Im erscheinenden Dialogfeld Ändere Artikel können die Namen erzeugter Symbole eingefügt werden.
  • Für dieses Beispiel benötigen wir das Feld Symbol mehrpolig.




  • Hier wird der vorhin vergebene Symbolname eingetragen, inklusive der Endung .BIM.




• Passen Sie ggf. noch Artikelnummer und Beschreibung an, Sie finden diese Felder in der Linken Spalte, ganz oben.
• Bestätigen sie mit 2x OK.

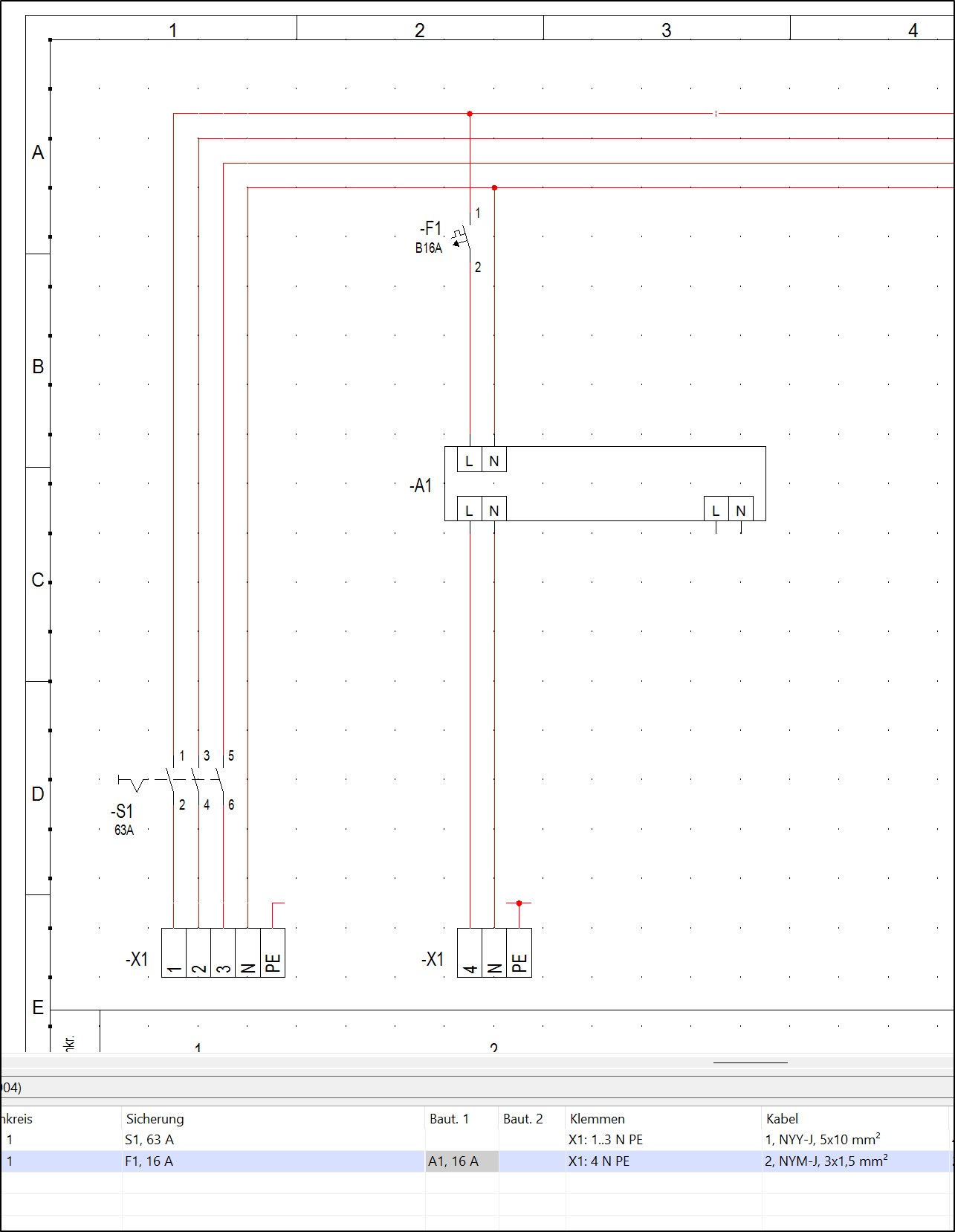

• Es ergibt sich folgende Ansicht mit dem eingefügten erstellten Bauteil.
